Zunächst müssen die Rohre gebogen werden. Dies geschieht mit einer

Spezial Rohrbiegemaschine


  Mehr Informationen

www.vikingtunnels.com



Mehr Informationen

www.vikingtunnels.com


  Die Maschine ist transportabel und es werden gleichzeitig zwei Rohre  gebogen. In diesem Fall werden 12,5 m Lange Rohre gebogen

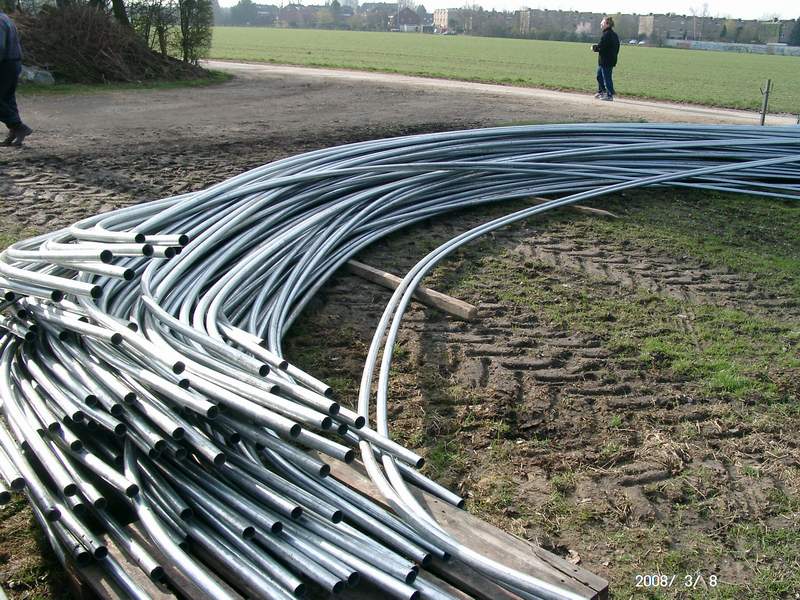

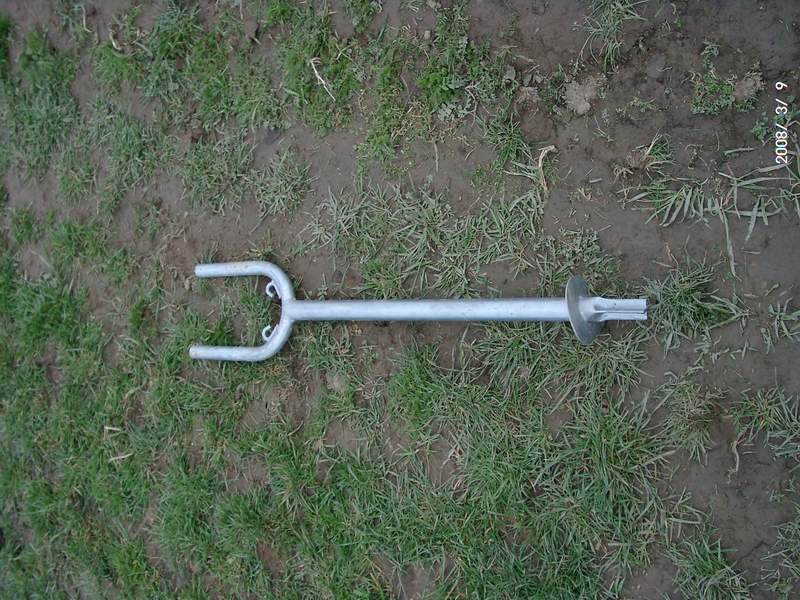

  Fertig gebogene Rohre Hier die Bodenanker

  Die Bodenanker werden zunächst von Hand an die Richtige Stelle Positioniert Hier der eingedrehte Bodenanker

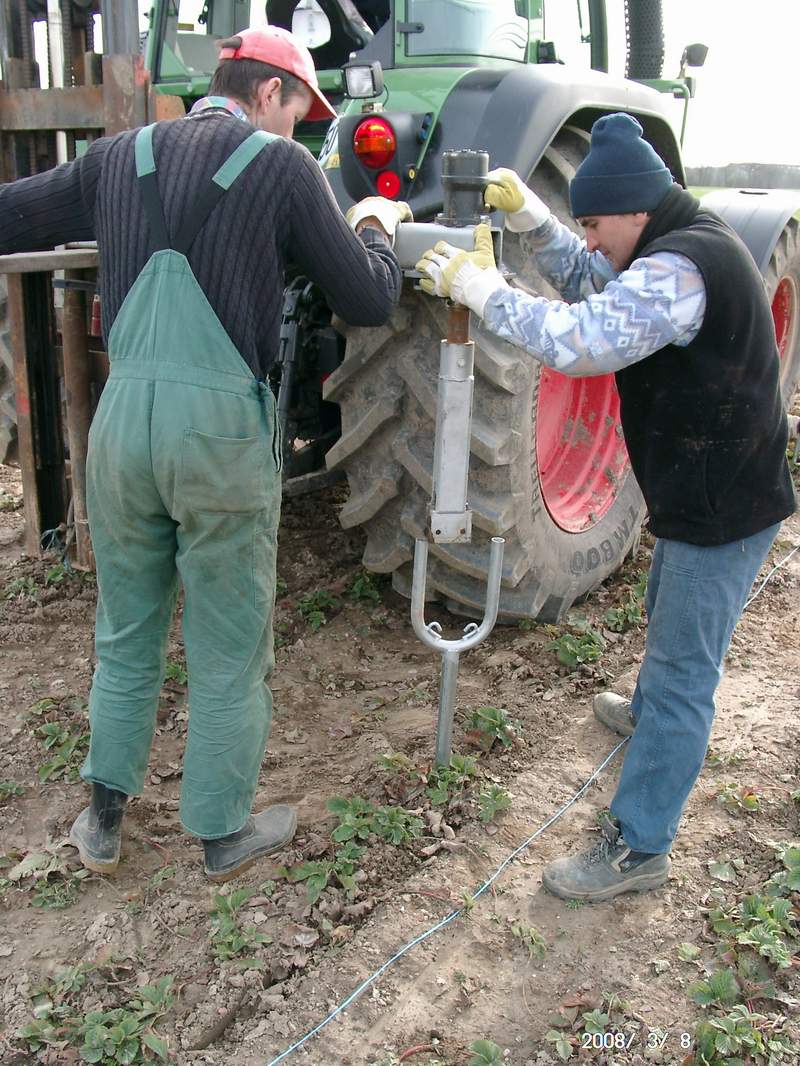

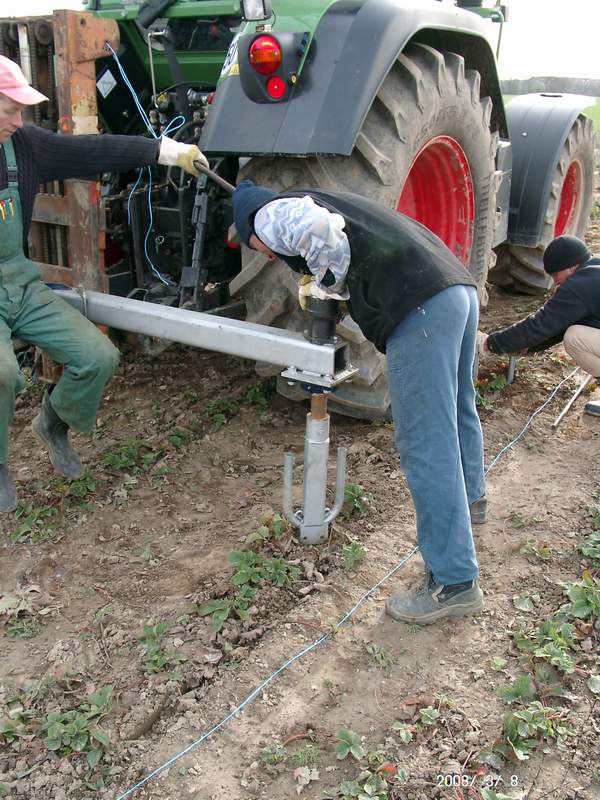

Mit einem Hydraulikmotor werden die Bodenanker

in die Erde gebohrt

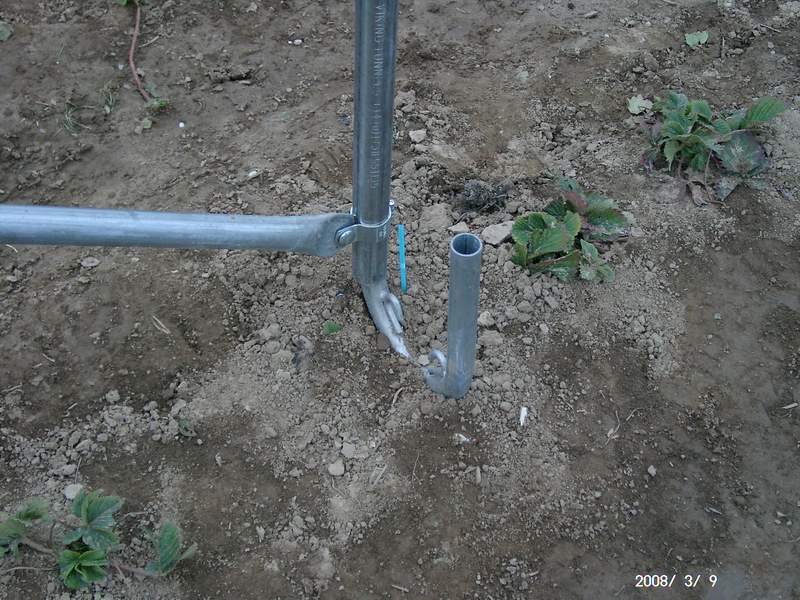

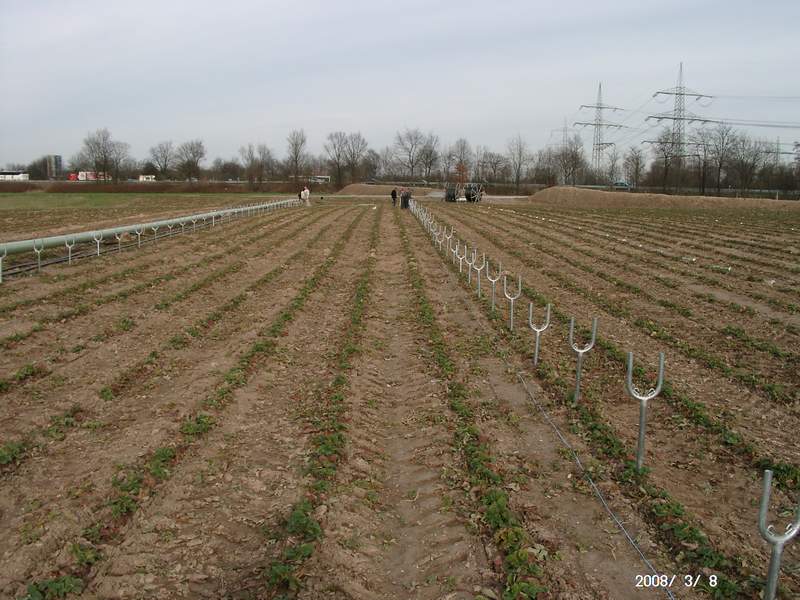

Hier zu sehen der Bodenanker in der Endposition

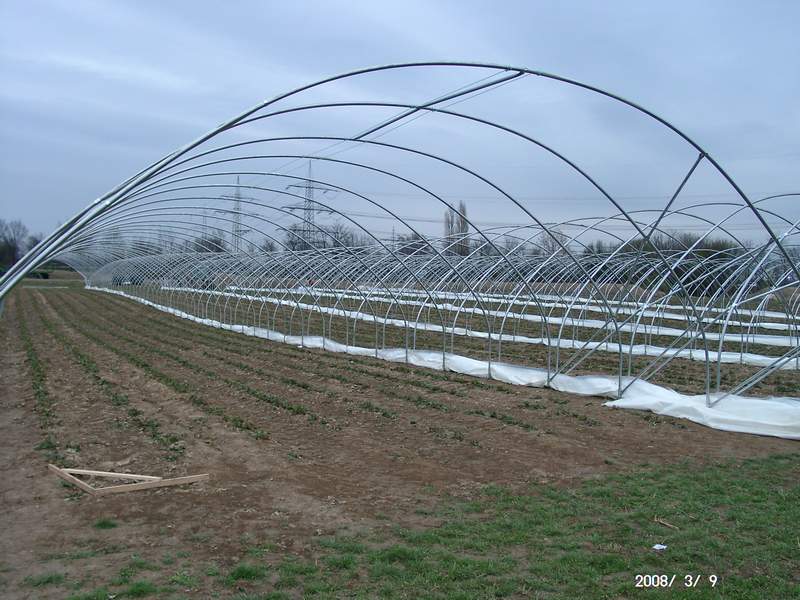

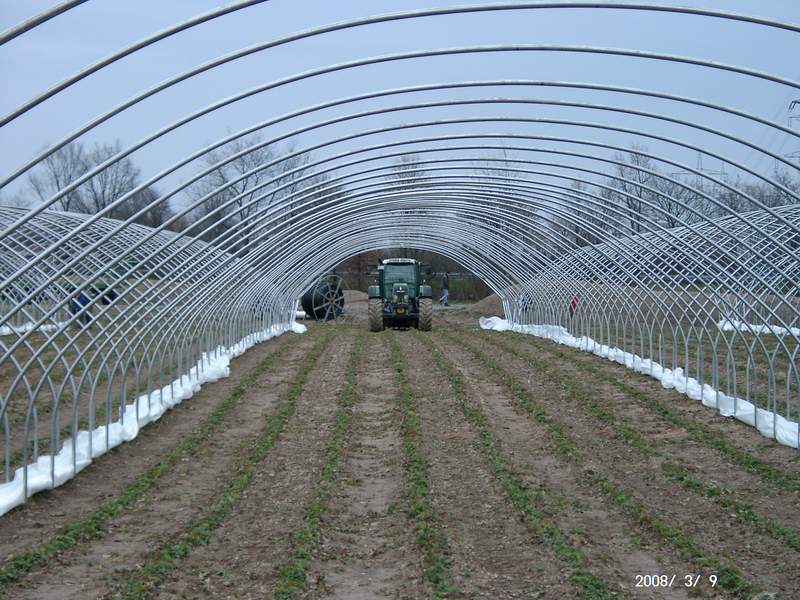

  Hier die fertige Rohrkonstruktion Bei dieser Konstruktion wurde darauf geachtet das die Tunnel passend zum Traktor ausgelegt wurden

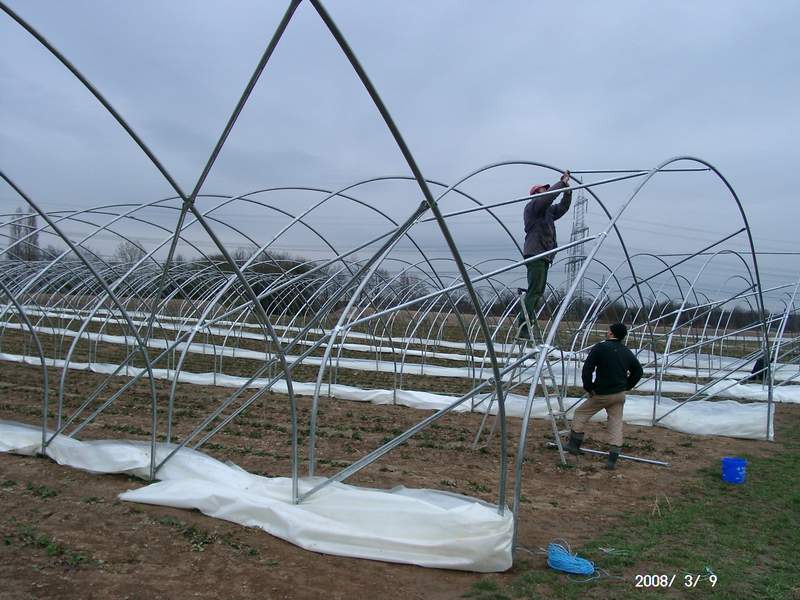

  An den Enden werden Querverstrebungen montiert Über die gesamte Länge werden mit Seilen, die einzelnen Streben fixiert

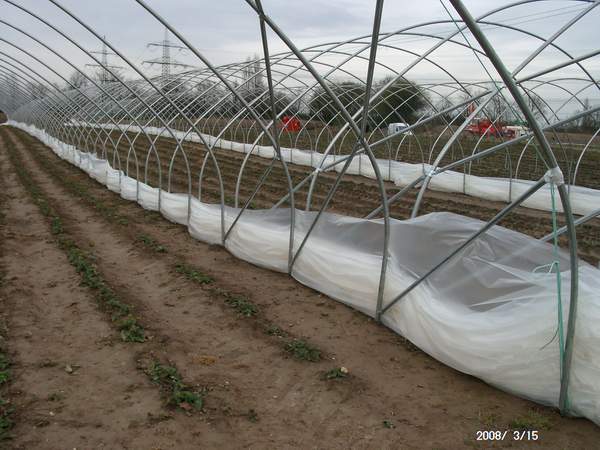

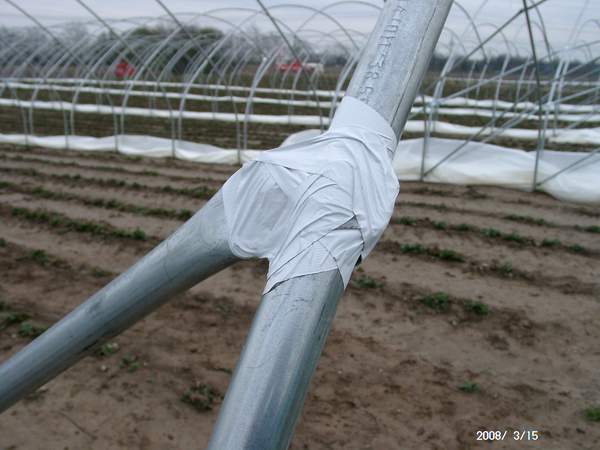

  Nun werden die Folien auseinander gezogen damit man die Folie leichter über die Gestänge ziehen kann Die Schraubverbindungen an den Gestängen mit Tape umwickeln. Somit wird verhindert das die Folie beim montieren dort beschädigt wird

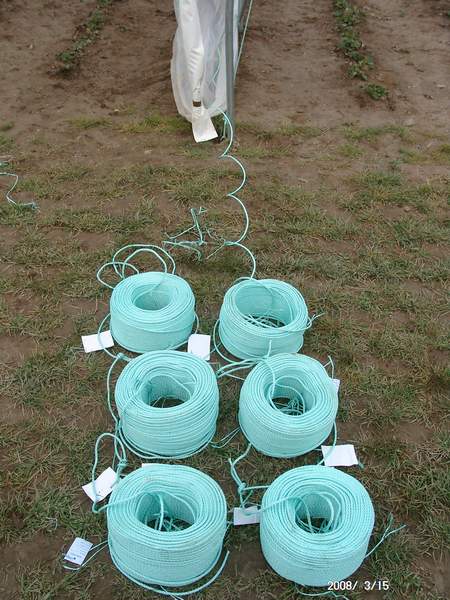

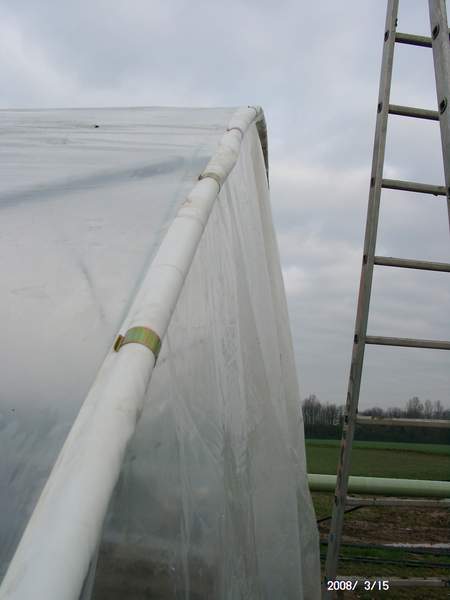

  Nachdem die Folie über die Rohrkonstruktion gezogen wurde, wird die Folie mittels Clips am Rohr fixiert. Ein weißes Folienband schütz zusätzlich die transparente Folie. Anschließend wird die Folie mit PE Schnüren mit der Rohrkonstruktion verspannt. Bei diesen Tunnel benötigt man in etwa 600 Meter Schnur zum verspannen.

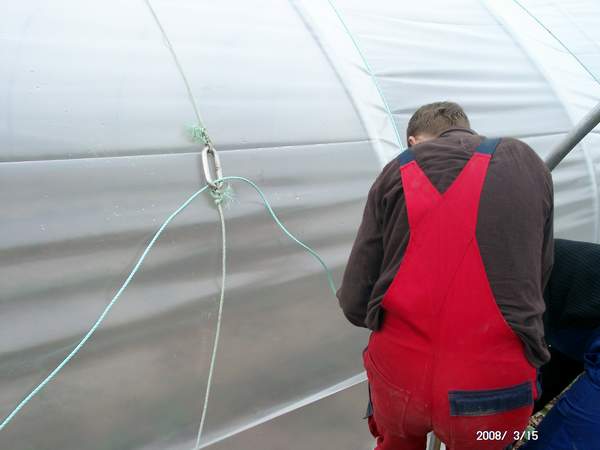

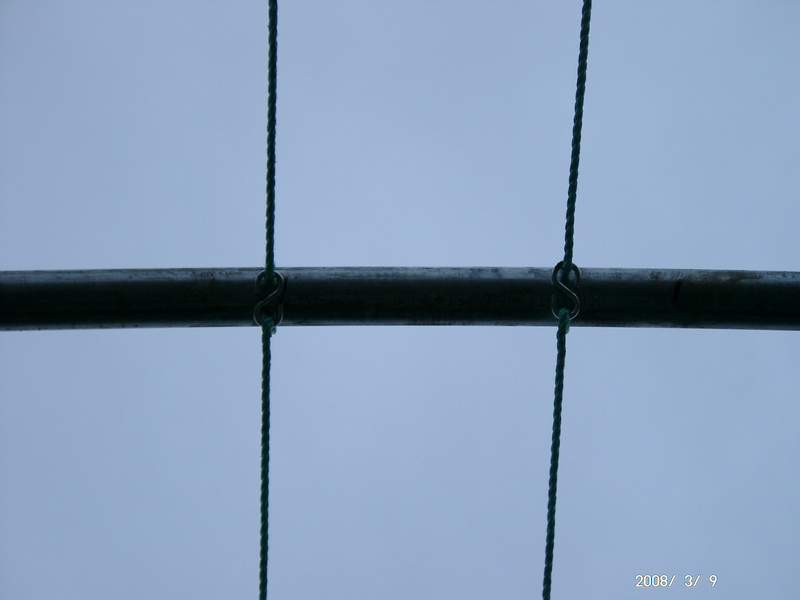

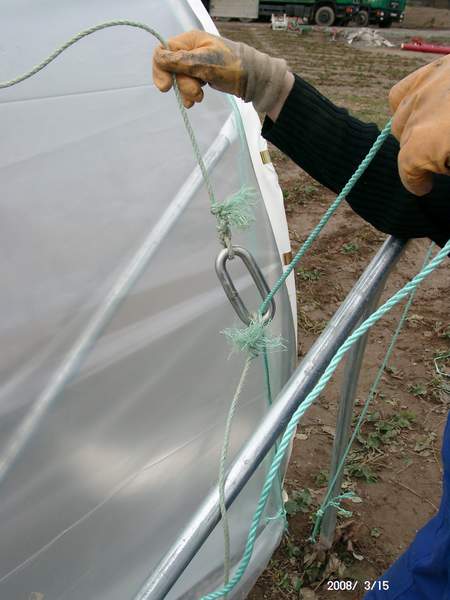

  Das verspannen von einer zur anderen Seite funktioniert mit dem so genannten Bulleye. In diesem Fall ein dickes Kettenglied. In der linken Hand sieht man das zu verspannende Seil Hier sieht man die Funktion. Das Bulleye wird von einer zur anderen Seite gezogen. Das Spannseil kommt dann in dafür vorgesehene Haken und so verspannt man die Folie mit der Rohrkonstruktion.
